    佳能發布半導體光刻機新品

    原創 文刀杰2023/03/14 00:43:34 發布 IP屬地:未知 來源: 作者:青島熱搜網 20706 閱讀 0 評論 60 點贊

    佳能于2023年3月13日發售面向前道工序的半導體光刻機新產品----i線※1步進式光刻機“FPA-5550iX”,該產品能夠同時實現0.5μm(微米※2)高解像力與50×50mm大視場曝光。

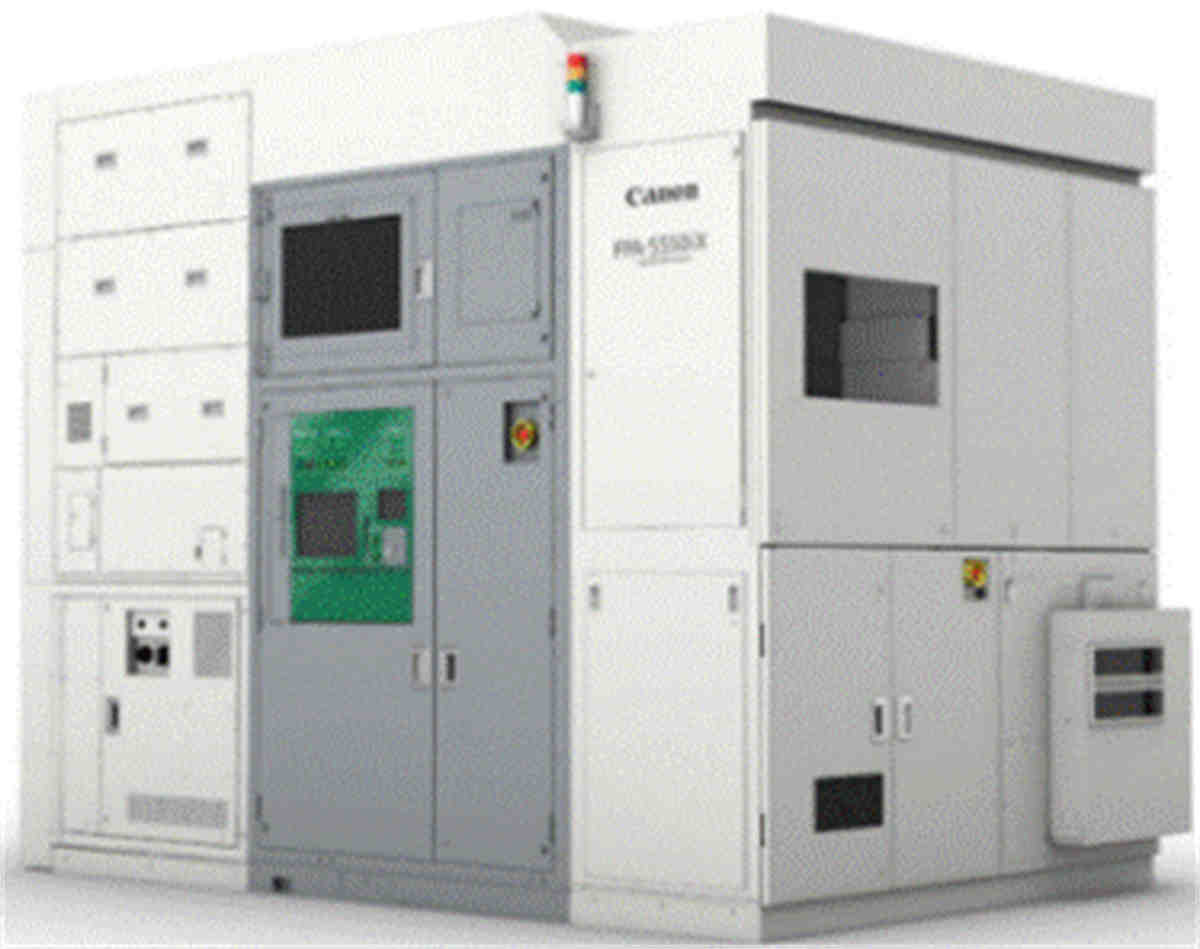

    ▲FPA-5550iX

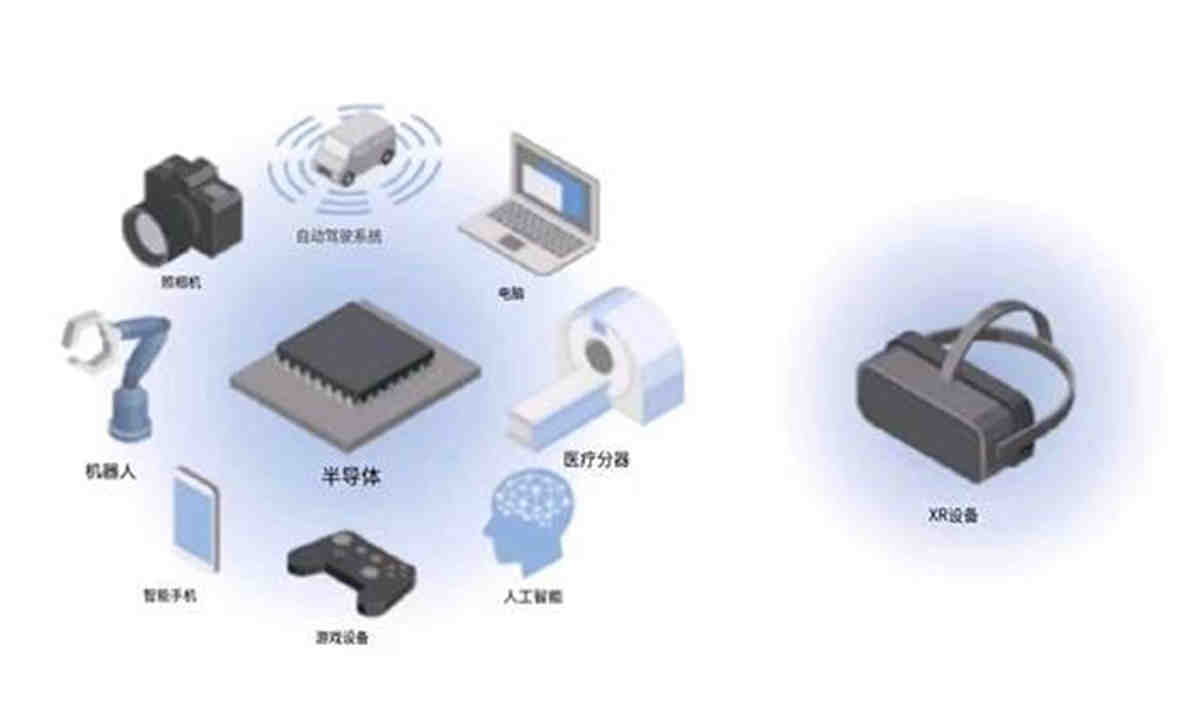

    ▲不僅能夠用于半導體器件的生產,也可以用于XR顯示面板制造領域

    新產品“FPA-5550iX”能夠同時實現50×50mm大視場及0.5μm高解像力曝光,在不斷趨向高精尖化的全畫幅CMOS傳感器制造領域中,使得單次曝光下的高解像力成像成為可能。同時,通過充分利用高解像力與大視場的優勢,“FPA-5550iX”也可應用于頭戴式顯示器等小型顯示設備制造的曝光工序中。此外,隨著先進的XR器件顯示器需求增加,該產品也可廣泛應用于大視場、高對比度的微型OLED顯示器※3制造。新產品“FPA-5550iX”不僅能夠應用于半導體器件制造,也可以在最先進的XR器件顯示器制造等更廣泛的器件制造領域發揮其作用。

    1. 通過制造方法的革新,兼顧高解像力與大視場曝光,實現更加穩定的鏡頭供應

    新產品“FPA-5550iX”通過繼承現款機型“FPA-5510iX”(2015年9月發售)中采用的投影鏡頭,實現了0.5μm的高解像力成像。同時,通過實現50×50mm的大視場曝光,讓全畫幅CMOS傳感器及XR顯示器制造中所需的大視場、高解像力單次曝光成為可能。此外,通過制造方法的革新,能夠?qū)崿F(xiàn)更優質、更穩定的投影鏡頭供應,滿足半導體光刻設備制造的旺盛需求。

    2. 通過采用可讀取各類對準標記的調準用示波器,進一步加強制程對應能力

    調準用示波器不僅具備檢測直射光的“明場檢測”功能,還新增了檢測散射光和衍射光的“暗場檢測”功能,用戶可根據使用需求選擇相應的檢測方法。通過可選波長范圍的擴大、區域傳感器的應用,加之可進行多像素測量,最終實現更低噪點的檢測效果,即使是低對比度的對準標記,也可以進行檢測。此外,可以應用于各類對準標記的測量,加強對用戶多樣制程的支持能力。比如,作為選裝功能,用戶可以選擇配備能夠穿透硅片的遠紅外線波長,以便在背照式傳感器制造過程中對晶圓背面進行對準測量。

    3. 通過與Lithography Plus的協同,提高運轉效率

    通過與解決方案平臺“Lithography Plus”(2022年9月上市)的協同,對光刻設備的狀態進行監測、分析,實現光刻設備良好的品質管控以及更高的運轉效率。

    ※1. 使用了i線(水銀燈波長 365nm)光源的半導體光刻設備。1nm(納米)是10億分之1米。

    ※2. 1μm(微米)是100萬分之1米(=1000分之1mm)。

    ※3. 通過有機 EL(OLED)獨有的高畫質,使用硅片實現超高解像力的顯示器制造形式。

    ※4. 為了對半導體電路進行多層疊加制造,以定位為目的在晶圓上作的標識。
